高穩定性：箱中箱對稱式橫梁結構設計高速穩定
高精度保持性：RTCP 0.030mm、同步傳動技術前后伺服電機+行星減速器、X及Y向通過齒輪齒條+雙電機消隙保證加工輪廓精度、全閉環控制絕對值光柵尺
高加速度：最大加速度 0.4G 、快移速度 40m/min 、切削速度 20m/min
高剛性高強度：固定式工作臺、Z軸更采用四根大規格滾珠型線軌，大切削量，速度快，精度高，剛性超強，適合復雜零件及高精度模具的加工。
有限元素分析對機械結構的優化，提高剛性、強度、均衡性、穩定性

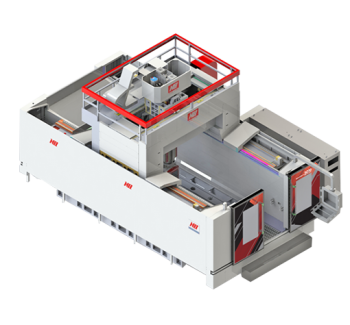

BMI5A整體式系列
技術參數 | 單位 | BMI5A3016 | BMI5A3020 |
工作臺面積 | mm | 3200x1600 | 3200x2000 |
工作臺最大承重 | t | 20 | 30 |
X／Y／Z向行程 | mm | 3200x1600x800 | 3200x2000x1000 |
主軸端面至工作臺面 | mm | 280-1080（可定制） | 280-1280（可定制） |
刀庫容量 | 標準20位 | ||
最大裝料高度 | mm | 1000（可定制） | 1200（可定制） |
最大裝料寬度 | mm | 2000 | |
切削進給速度 | m/min | 0-20 | |
快速移動速度 | m/min | 40/40/20 | |
定位精度 | mm | 0.01 | |
重復定位精度 | mm | 0.005 | |
整機重量 | t | 40 | 42 |
外形尺寸（不含電柜） | mm | 7400x4300x5500 | 7400x4700x6200 |
