重切削適用于快速開粗硬度高材料加工
工作臺承載大最大可加工200T以上的大型零件
加工空間更大，占地面積更小,超長超寬加工，可配各種側銑頭
床身設計有可整體拼接端面，可根據客戶要求無限拼接加長
導軌座與工作臺分體式，可自由調節封閉高度
采用同步雙驅四電機同向差速消隙
三軸復合型導軌有效克服了龍門機床切削點懸臂太長的共性弱點。
Y軸有效防止快速移動和切削時龍門架的傾覆力。
Z軸大幅度提高導向精度，同時保留方滑枕的剛性，更適合大切削量和難加工材料的加工

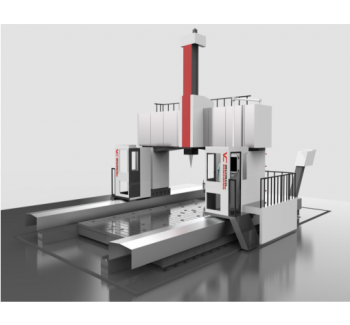

GMS分體式30、35系列
技術參數 | 單位 | GMS60/80-30 | GMS60/80-35 | GMSXXX35 | |
工作臺面積 | mm | 2100x6000/8000 | 2600x6000/8000 | 2600xXXX | |
工作臺最大承重 | t | 38/60 | 50/65 | / | |
Y1／Y2向行程 | mm | 3000/3500 | 3500/4000 | ||
X／Z向行程 | mm | 6200/8200x1200 | 6200/8200x1200 | / | |
主軸端面至臺面距離 | mm | 標配350-1550，選配350-1850 | |||
立柱間距 | mm | 3000 | 3500 | ||
快移／進給速度 | m/min | 15（絲桿傳動）20（齒條傳動）／0-10 | |||
定位精度／重復定位精度 | mm | 0.01/0.005 | |||
整機重量 | t | 50/65 | 58/70 | / | |
外形尺寸（不含電柜） | mm | 11650/13650x6850x5200 | 11650/13650x7750x5200 | / | |
典型配用數控系統 | 標配Siemens 828D、Fanuc Oi MF plus，選配Siemens ONE | ||||
* X向6米為絲桿傳動螺母旋轉，8米及以上為雙齒輪齒條消隙結構
